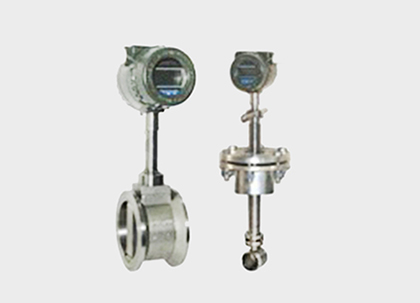

渦街流量計LUGB-24

產品描述

測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便；廣泛

應用于封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測量

產品特點

1、 測量介質：氣體、液體、蒸汽。

2、 雙排液晶同時顯示累計流量和瞬時流量;

3、 內部電池供電,無需外部電源;

4、 微功耗設計,+3.6V電池可連續工作一年半以上;

5、 傳感器的感應元件不直接與被測介質接觸，性能穩定、可靠性高

6、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使

用壽命長。

主要技術參數

1、范圍度寬達10：1~15：1;

2、測量范圍：正常工作范圍，雷諾數為20，000-7，000，000；

3、輸出信號不受液體溫度、壓力、粘度及組份影響。測量可能范圍，雷諾數8，000-7，000，000；

4、精度等級：液體，指示值的±1.0%；氣體，指示值的±1.0%；蒸汽，指示值的±1.5%；

5、輸出信號：a.OC門脈沖輸出;　 b.電流4-20mA(兩線制/三線制)；

6、電源電壓：+24VDC(需要信號輸出時提供)；

7、介質溫度： 普通型a.-40℃～+80℃；b.-10℃～+250℃；

8、工作壓力：0-2.5Mpa,法蘭夾持連接(注：應用戶要求，可提供其它壓力等級，需定做)；

9、壓力損失：ΔPΔP=1.079*10-6*ρ*v2 (式中：ΔP：壓力損失kpa；ρ：被測介質的密度kg/m3;V：被測介質的流速m/s)；

10、殼體材料：不銹鋼（1Cr18Ni9Ti）；

11、規格（管道內徑）20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口徑為插入式)；

12、環境溫度 -25℃～+55℃；濕度≤85%RH；

13、防爆類型：隔爆型；防爆標志；iaIIcT4；

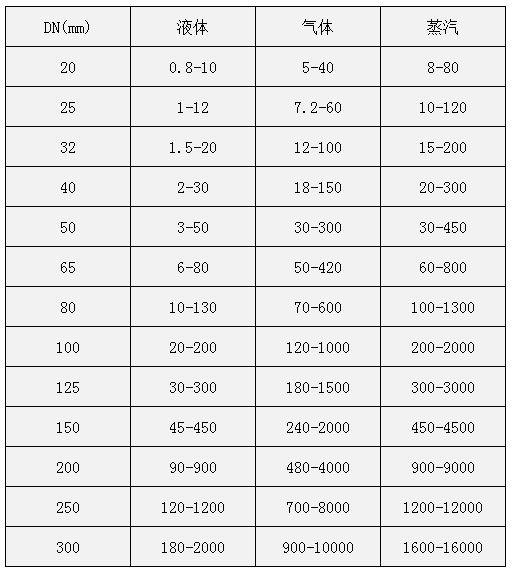

工作狀況下流量范圍（單位：m3/h）見表
